设备采集
本章介绍从连接设备、启动扫描到导出数据的完整采集流程，包括扫描模式设置、渲染模式、结束扫描、模型查看、数据导出与工程文件结构。
连接设备

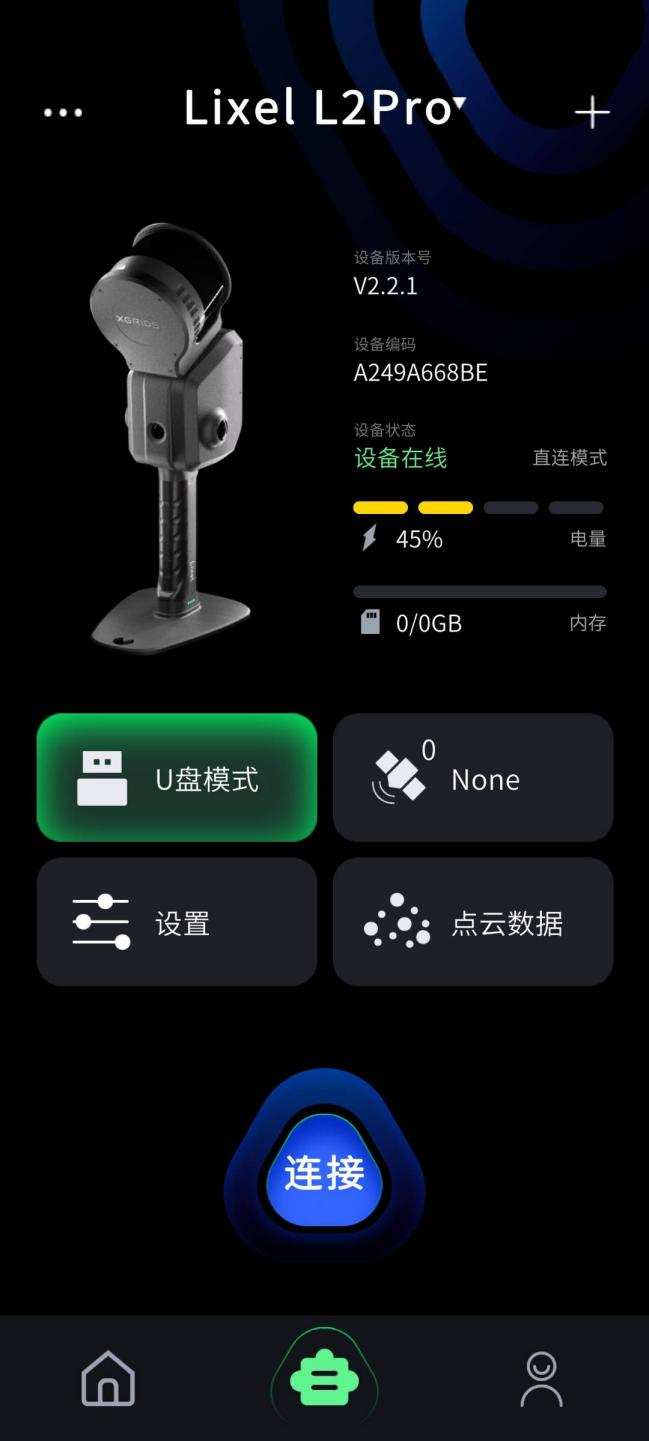

点击“连接”，进入设备待启动扫描界面

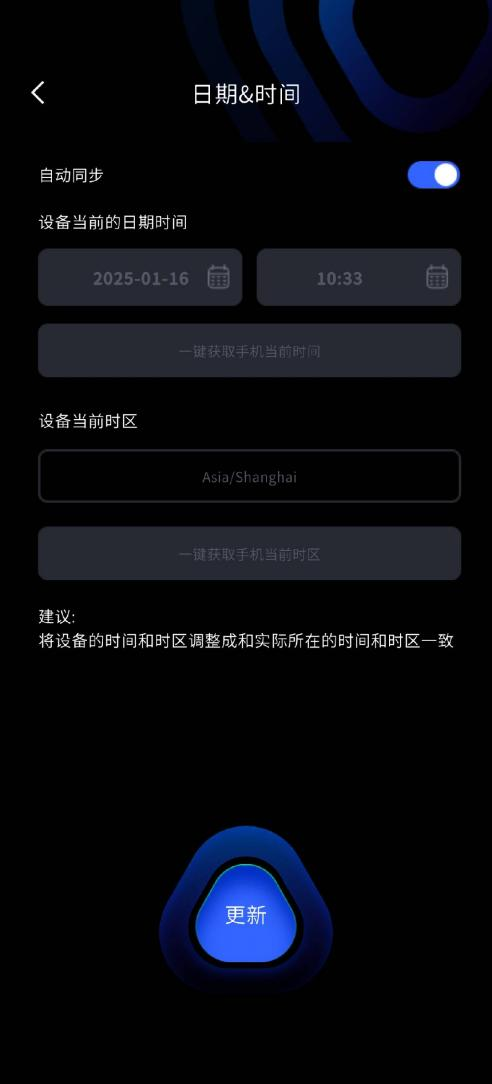

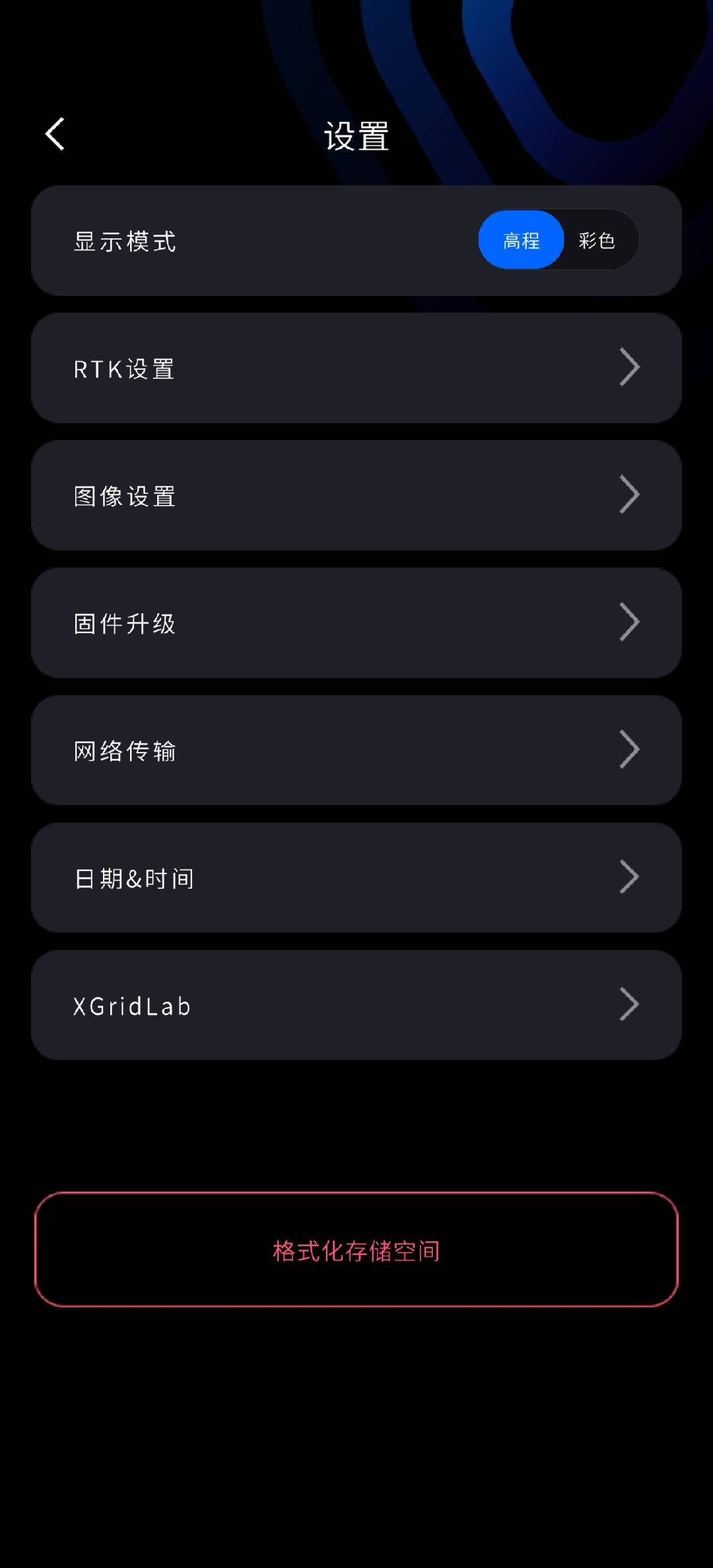

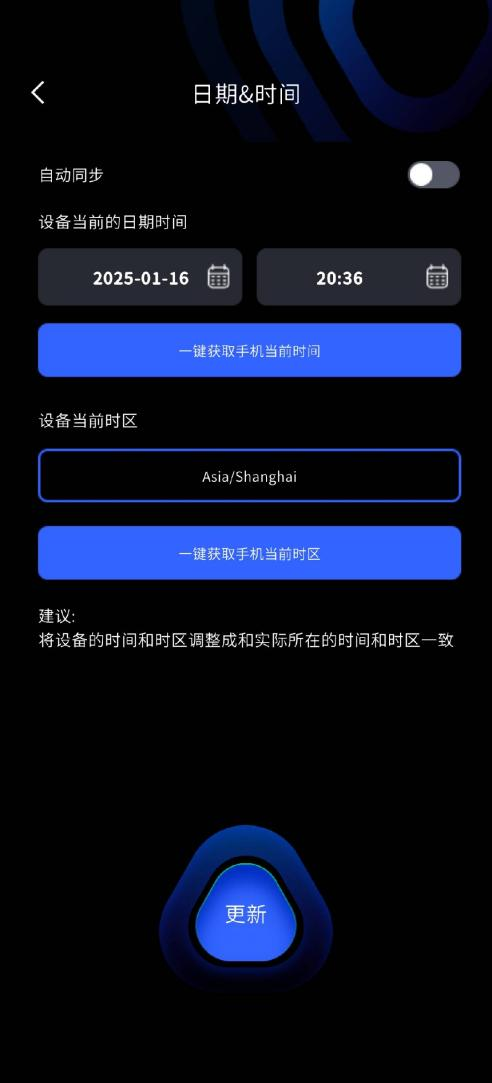

设备出厂时会进行时间校准，但如果设备长时间存放，设备的时间可能会出现失准的情况。LixelGO中的自动同步开关默认打开，会自动同步手机的时间至设备中。用户也可以通过LixelGO对设备时间进行自定义设置。建议设备的时间和时区和实际所在地的时间和时区一致。
扫描模式设置 (仅支持L2 Pro)
| 搭载模式设置 | 功能定义 | 说明 |
|---|---|---|
| 手持 | 使用手持方式进行使用 | LixelStudio的将会自动读取挂载模式，工程处理时，无需再次手动选择 |
| 车载 | 搭载其域创新的车载配件进行使用 | LixelStudio的将会自动读取挂载模式，工程处理时，无需再次手动选择 |
| 无人机 | 搭载其域创新的机载配件进行使用 | LixelStudio的将会自动读取挂载模式，工程处理时，无需再次手动选择 |
| GNSS模式设置 | 功能定义 | 说明 |
| RTK | RTK模块使用RTK功能，接收差分数据进行使用，并记录到工程项目文件中 | 在启动页面中，请按项目实际要求，选择RTK模式。 在LixelStudio软件中，需要使用RTK模块进行工程处理。 |
| PPK | RTK 模块使用PPK功能，接收卫星播发的原始数据，并记录到工程项目文件中 | 在启动页面中，请按项目实际要求，选择PPK模式。 在LixelStudio软件中，需要使用PPK模块进行工程处理。 |
| DJI | 设备将获取飞机提供的RTK数据，并记录到工程项目中 | 在启动页面中，请按项目实际要求，选择DJI模式。 在LixelStudio软件中，需要使用RTK模块进行工程处理。 详情可以参考说明书，机载配件部分。 |
| RTK类型设置 | 功能定义 | 说明 |
|---|---|---|
| 标准型RTK | 设备将使用标准型RTK的参数 | 在启动页面中，请正确选择设备搭载的RTK类型。 |
| 测绘型RTK | 设备将使用测绘型RTK的参数 | 在启动页面中，请正确选择设备搭载的RTK类型。 |
| 航空型RTK | 设备将使用XGRIDS机载配件的参数 | 在启动页面中，请正确选择设备搭载的RTK类型。 |
| 远程传输 | 功能定义 | 说明 |
| 远程传输功能开关 | 显示远程传输是否开启 | 出现的前提条件： 只有配置过其域云服务码的设备，才可见这个状态。 由于远程传输需要消耗网络流量，在启动页可见远程传输开关状态。 |
点击屏幕右侧红色录制按钮，实时算法将根据场景进行自适应建图。
启动扫描时，会在启动页面上显示项目名称的输入框，输入框支持多语言输入。
输入“停车场B2F”并启动扫描。扫描结束后，开启U盘模式，看到的项目文件夹名称显示为：“停车场B2F_2025-01-15-1622026”，其中“2025-01-15-1622026”为当时扫描时间。
不输入项目名称，那么项目文件夹名称将显示为：default_2025-01-15-1622026。
开始扫描

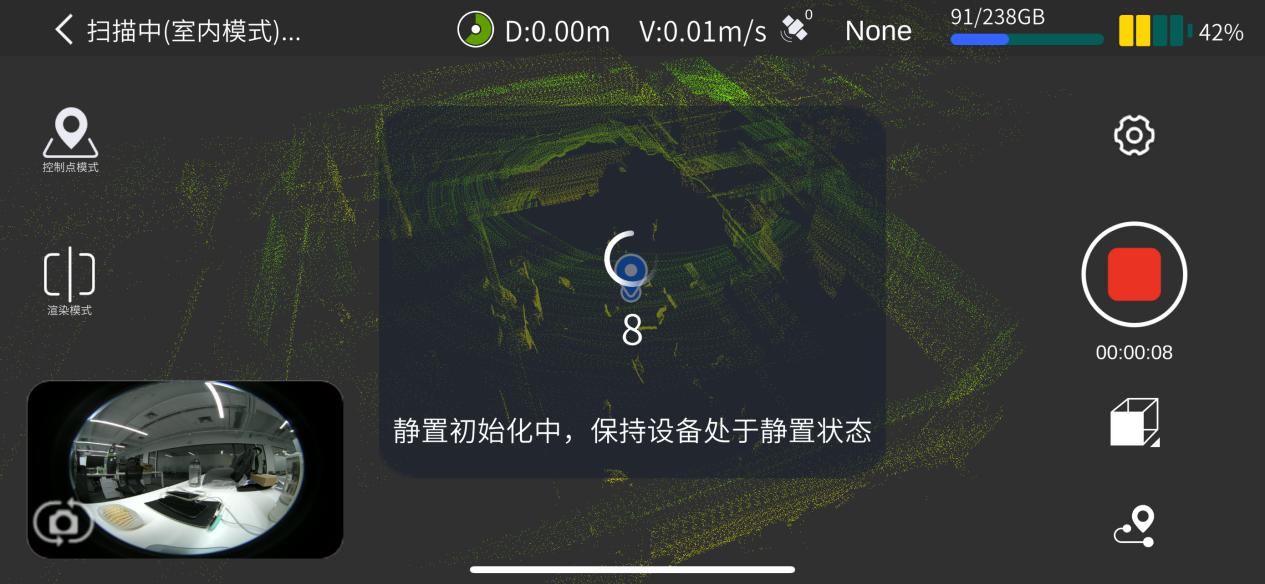

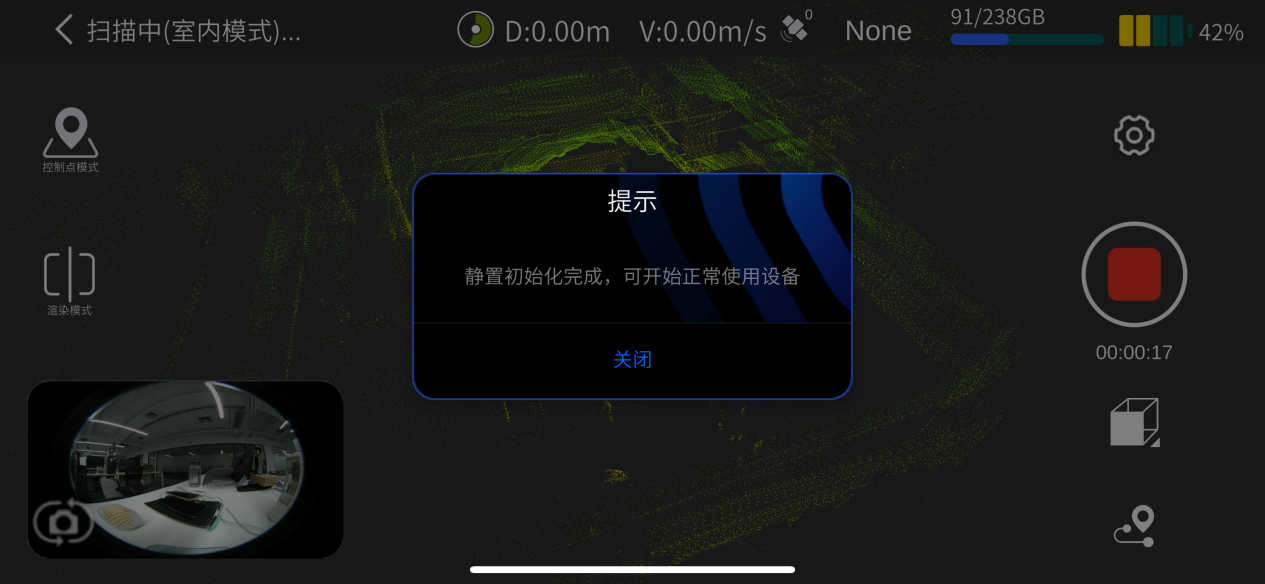

点击启动按钮后，激光雷达开始工作，指示灯变为绿灯快闪，设备提示静置初始化开始，LixelGO会显示静置初始化开始。在该过程中，请勿移动设备，保证设备始终处于平稳状态。待弹窗提示静置初始化完成后，点击关闭弹窗，再拿起设备，按照规划路线开始扫描。
渲染模式
点击屏幕左侧“渲染模式”按钮，目前只提供“EL”-高程显示。
结束扫描
点击屏幕右侧红色结束录制按钮，确认停止后，设备绿灯快闪，扫描结束后设备变为绿灯长亮。然后即可关机或开始第二次扫描。

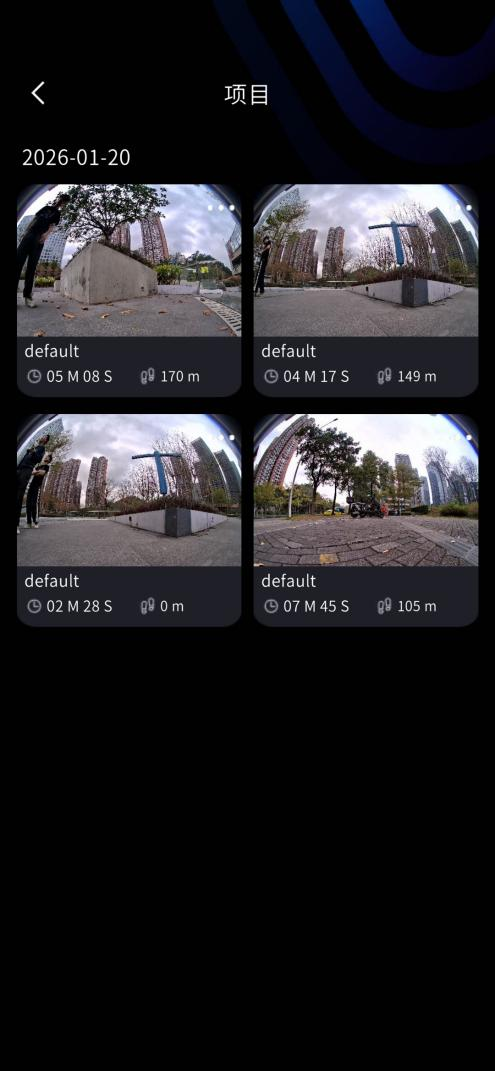

模型查看

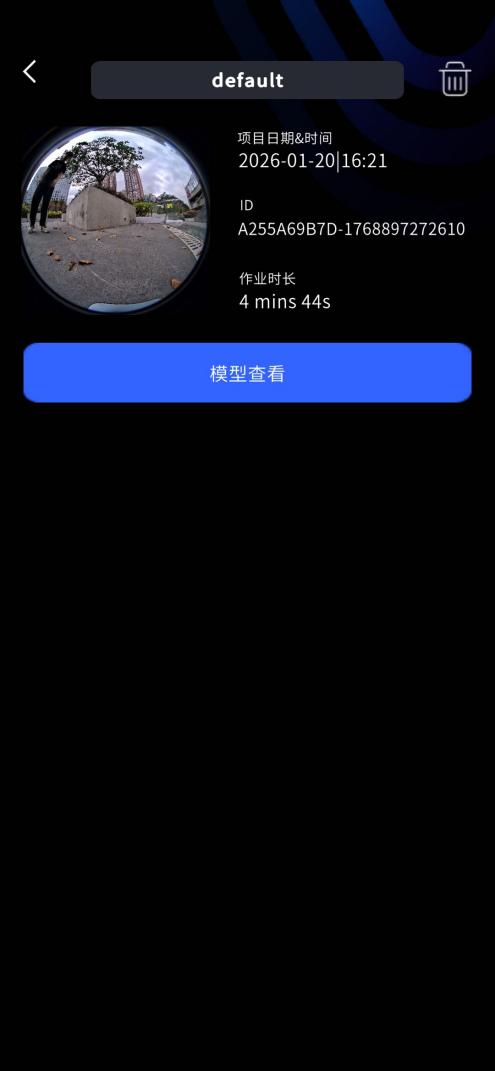

扫描完成后，可以通过LixelGO查看扫描完成的模型信息。(固件>=3.2.1+，LixelGO>=1.3.0)
扫描数据导出

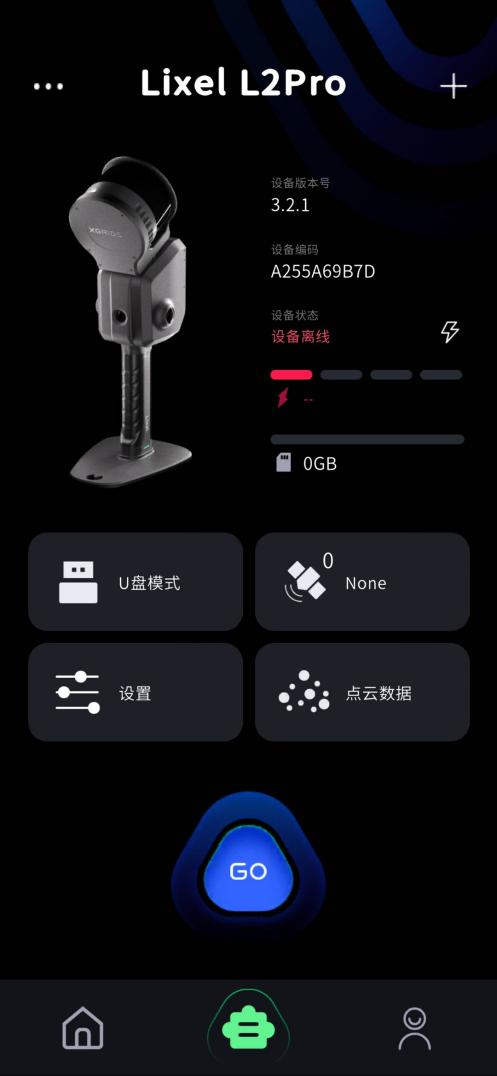

设备开机，在LixelGO上将设备设置为U盘模式，然后使用Type-C数据线连接设备与电脑。
在设备u盘模式目录下， model文件中，选择对应的工程文件，拷贝到电脑合适的目录下；工程文件以扫描开始时间命名：工程名_年-月-日-时分秒。
数据工程文件结构
工程文件如下：
| 文件名称 | 子文件名称 | 说明 |
|---|---|---|
| xxx.xbin | - | 设备传感器原始数据 |
| map.las | - | 设备实时点云。 |
| project_data | control_points.csv | 使用APP添加控制点时记录控制点信息的文件。 |
| gnss.csv | 使用RTK时记录GNSS信息的文件。 | |
| poses.csv | 记录扫描过程中的轨迹文件。 | |
| project.json | 记录设备的属性等相关信息。 | |
| measure_points.csv | 使用APP添加测量点时记录的测量点信息文件 | |
| model | App端的模型预览文件 | |
| photo | 添加控制点时刻的相机图像 | |
| preview_photo.jpg | 工程预览图 | |
| log | 记录扫描过程中的日志 | |
| external_data | - | 数据从手持设备中拷贝下来之初，该文件夹为空。主要用于拷贝存放Lixel Studio后处理所需要外部文件数据，如外置全景相机的视频文件，经坐标转换后的gnss.csv文件。 |
注意
直出实时点云数据经过一定的降采样，如需要完整点云数据，请利用LixelStudio软件进行后处理。

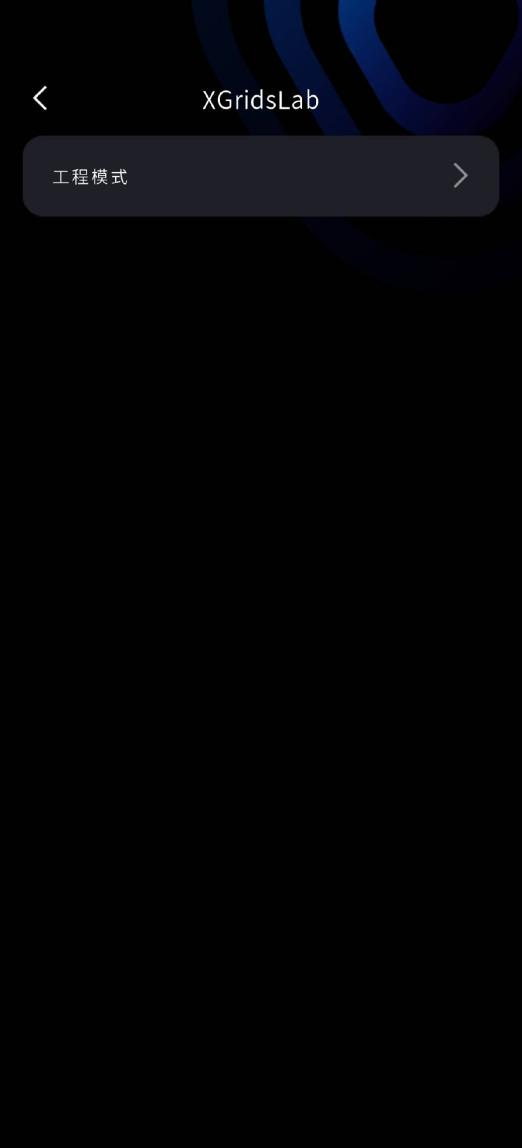

XGRIDS LAB
该功能为其域创新实验室，其域创新会将特定的实验功能放入XGRIDS LAB中，在特殊的环境中进行实验使用。
